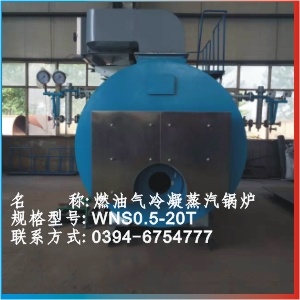

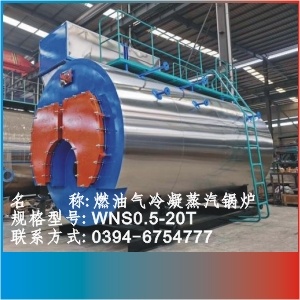

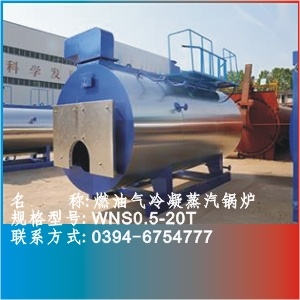

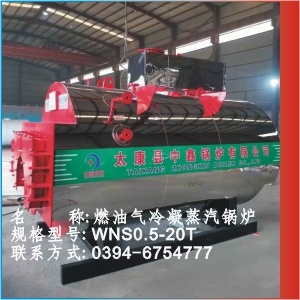

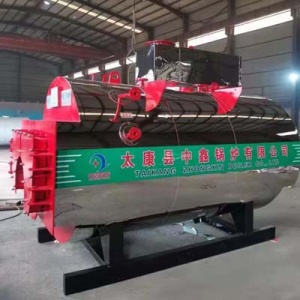

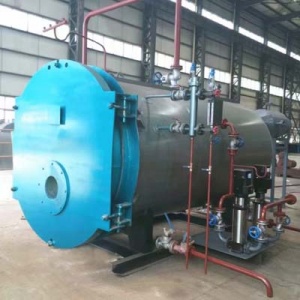

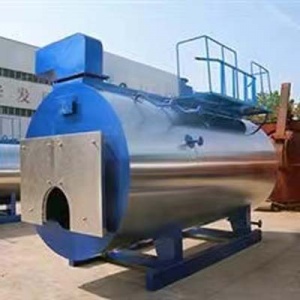

冷凝卧式燃气燃油蒸汽锅炉；
总述：河南中鑫锅炉有限公司冷凝式锅炉的设计、生产制造、监督检验均严格按《蒸汽锅炉安*监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1619-2002《锅壳锅炉本体制造技术条件》及目的地国相应的锅炉标准执行，确*锅炉长期安*稳定工作。该系列锅炉外型美观新颖、紧凑合理、燃烧稳定、性能良好、热效率高、占地面积小、全自动控制，在国内燃油、燃气锅炉行业中处于位置。
二 、锅炉型号
按JB/T1626-2002《工业锅炉产品型号编制方法》执行。
三 、锅炉设计说明
1、设计燃料
    轻油低位发热量：42.92MJ/Kg
    天然气低位发热量：35.6MJ/Nm3/

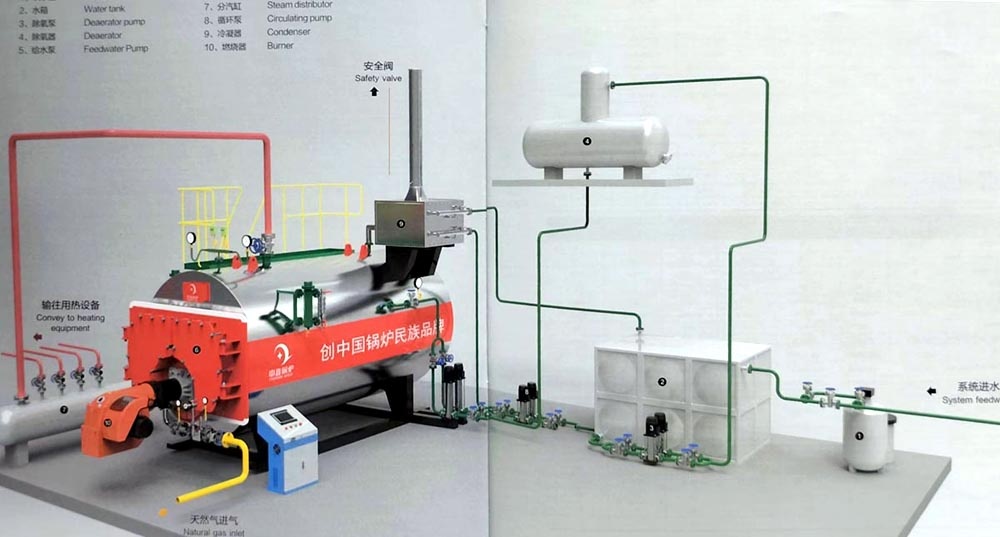

2、锅炉系统
WNS-Y、Q型全自动燃油燃气冷凝卧式湿背式顺流燃烧蒸汽锅炉可向着大型化、组装化、自动化的方向发展。我们很好地解决了锅炉的强化传热、散热损失、适应负荷变化、密封及结构合理胀缩等方面的问题。燃料在炉胆内微正压燃烧，高温烟气沿波形炉胆进行辐射换热，向后至炉胆尾部折转180°进入*二回程烟管向前回流至前烟箱向上折转90°进入二级冷凝器进行对流换热，然后由二级冷凝器再进入一级冷凝器，在其中对流换热，*后经烟囱排入大气。本系列锅炉结构紧凑合理，占地面积小，运行周期长，安装维修、运行操作方便。配有意大利知名品牌“利雅路”燃烧器与锅炉充分配套，全自动程序控制和联锁保护，自动化程度高，可使锅炉在*佳状况下运行，热效率高，满足用户要求。

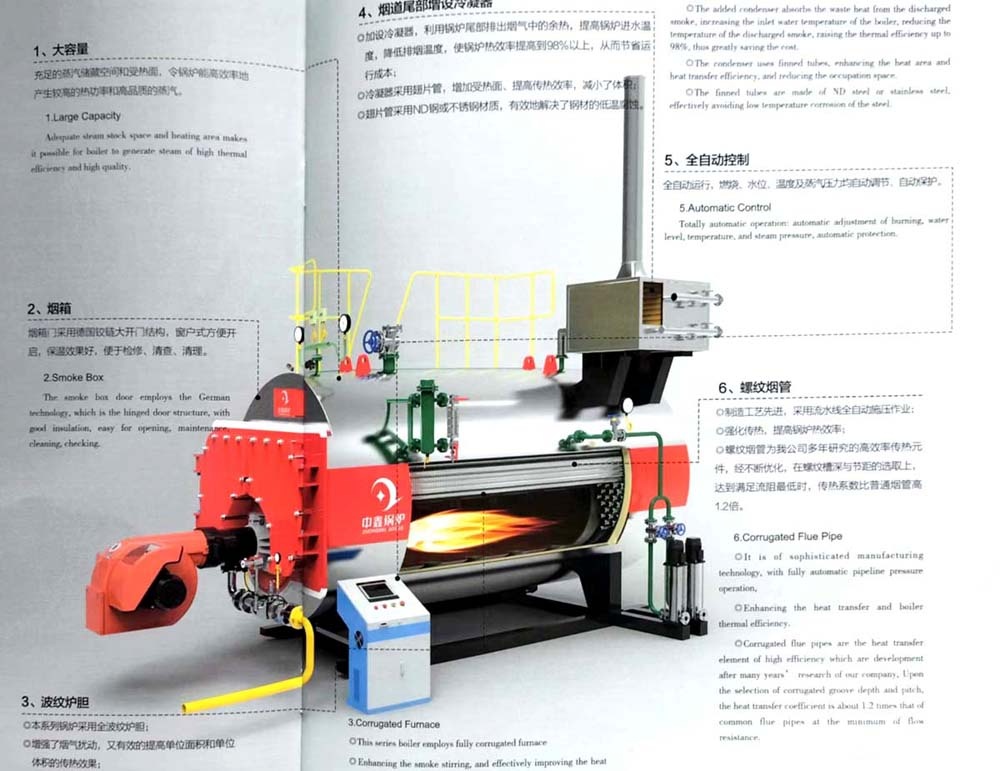

3、锅炉结构特点
1）冷凝器双级布置，烟气余热梯级利用，内部采用无切削挤压螺旋翅片管，强化传热，排烟温度更低，热效率更高。
2）锅炉本体、二级冷凝器、一级冷凝器有机的结合为一体，安装简便易行，占地面积小。
3）根据炉膛辐射换热量和温度的四次方成正比的原理，我们优化了受热面的设计，波形炉胆总吸热量比例较大，具有良好的胀缩性。
4）轴对称向下偏置，湿背式顺流燃烧二回程结构，高温烟气全部聚集在前烟箱，后部烟温很低，直接用保温层保温，降低了维护费用；整体式前烟箱双开门设置，烟箱门双层密封，结构简单，便于开启、运行、操作和维护。
5）本锅炉采用硅酸铝、离心玻璃棉作为保温材料，其保温性能好、重量轻、运输安装方便。
6）锅炉上部设有人孔装置，下部设有清洗装置，便于维护和保养。
7）本系列锅炉的制造按GB/T16508.4-2013《锅壳锅炉 第4部分：制造、检验与验收》的要求执行，完全符号国家标准。
四、配套辅机参数
1）燃烧器：
根据烟风阻力计算，在满负荷时阻力为1395Pa（天然气阻力为1550Pa），特选以下燃油燃气燃烧器，从燃烧器的“负荷图”性能曲线中得出背压数值（如下表），据此可知，该燃烧器能确保锅炉安全、有效地运行。
2）给水泵：
   依据本炉型的蒸发量、额定工作压力，选配的“南方泵”，是目前工业发达国家普遍用于工业锅炉给水的优质产品，具有体积小、重量轻、效率高、节能、振动噪音小、运转平稳、使用寿命长的特点。
3）锅炉主要附件：
锅炉主机、烟囱烟道、给水泵、水处理、控制柜、燃烧机、仪表阀门、水位计、报警器、传感器/
五、电器控制：
    WNS-Y、Q炉采用PLC自动控制系统。该控制系统以PLC作为控制和数据采集核心，输入压力控制器的超压保护信号，水位传感器的水位控制检测信号、极低水位检测电极信号、超高水位检测电极信号，给水泵的电机保护检测信号，压力变送器控制燃烧器的各个信号及超压保护信号，使之具有丰富的人工智能，最大限度的保证了锅炉的安全可靠运行。
