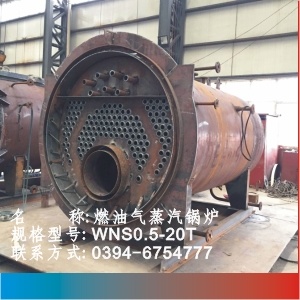

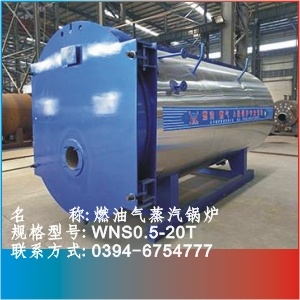

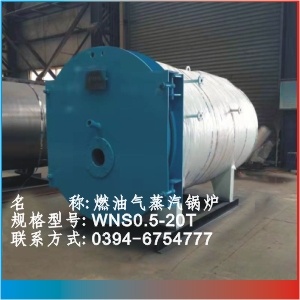

WNS系列全主动燃油(气)蒸汽锅炉(实用新型**)，采用卧式三回程湿背结构，从而改善了锅炉运行环境，进步了锅炉燃烧服从和使用寿命。

锅炉的悉数烟气通道置于水中，尾部配有余热水箱及完*的保温外包设计。烟箱密封采用迷宫式结构，避免了烟箱漏烟征象的发生。

锅炉热服从高达90%以上，采用有*秀膨胀性能的波纹炉胆与锥形炉胆的组合炉胆。炉胆尺寸与火焰相符合，烟气流通面积依次减小，使烟气等速流动，了高温烟气在炉内的热交换时间，达到佳传热结果。

采用与锅炉完*匹配的全主动调节的性能高燃烧机。此燃烧机燃烧充分，节省燃料，从而有用降低了锅炉燃烧给环境带来的污染。
采用高保温性能的细玻璃棉，散热损失更小。

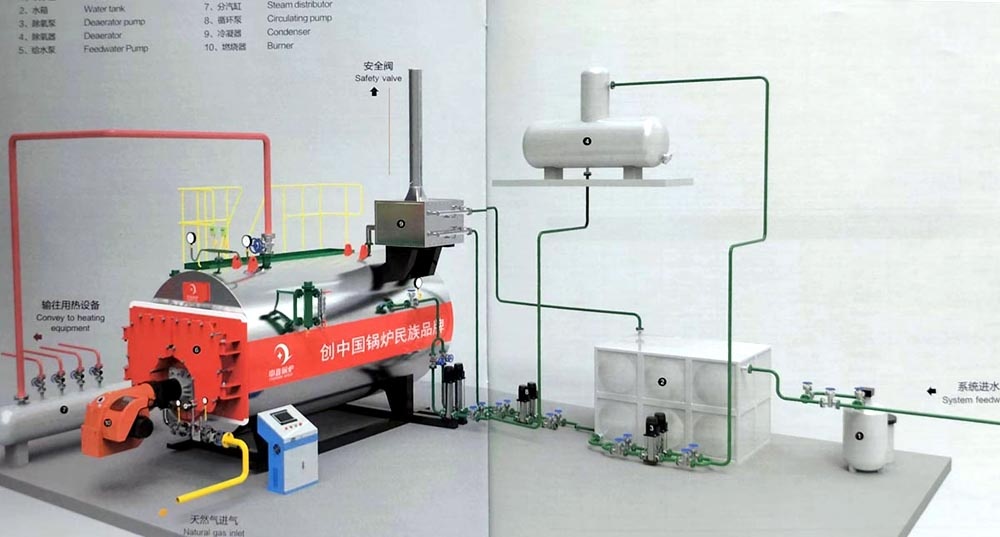

采用智能化节能控制体系，锅炉及供汽(供水)可体系可以结合不同负荷来调节燃料供应，达到更加节能的目的。
锅炉的安装采用团体快装方法，对地基无**要求，不需地脚螺栓固定，安装简单易行。
采用运动炉头结构，不但可匹配各种燃烧器，而且替换炉头和维修炉体也更加方便快捷。

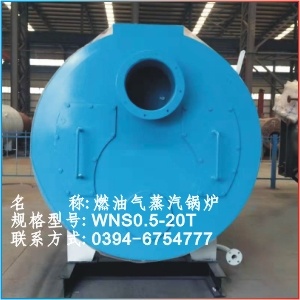

前、后烟箱采用运动可拆结构，可方便地对锅炉内部进行检查、维护、保养。

此型号锅炉为新开发的新款全主动燃油(气)蒸汽锅炉，产品设计新鲜、结构合理，工艺性能*秀。

(1）大直径波纹炉胆：锅炉燃烧室有大直径全波纹炉胆组成，燃烧空间大，燃料燃烧彻底，有效吸收热膨胀，辐射受热面大。
（2）蒸汽品质高：锅壳直径大，水容量大，对负荷变化适应能力强，出力稳定;蒸汽空间容积大，汽水界面与蒸汽出口净距离足够高，蒸汽湿度小。
（3）安全降水时间足：锅炉的燃烧室低位布置，水位确定符合国家规程，同时严格按国际通用标准的水位波动时间要求，具有充足的安全的降水空间，保证锅炉的运行安全。
（4）多功能安全防爆装置：锅炉后面板上设有与炉膛连通的防爆装置，防止燃料在炉膛中发生剧烈爆燃时，泄放瞬间产生的高能量，能自动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检修、维护方便。
（5）锅内检修方便：锅炉顶部设有人孔，锅炉前后端中下部分设有人孔装置，便于锅内装置及锅炉底部的维修和清理。
（6）前后烟箱密封独特：烟箱采用双开式烟箱门，开启方便，多级迷宫式密封，密封材质特制，压缩性好，隔阻烟气的泄露，可重复使用。
（7）压力、水位保护可靠：锅炉压力、水位设置多重控制保护，以及超烟温保护，确保锅炉运行的安全。
（8）自动控制水平高：锅炉控制器采用西门子或德力西电气元件，性能可靠。控制器的三种形式：普通型、具有液晶显示的中英文菜单型、人机对话远程控制的触摸屏型。

型号规格	额定蒸发量 （T/h)	额定工作压力 （Mpa）	饱和蒸汽温度 （℃）	锅炉热效率 （%）	设计燃料	最大运输重量 （KG）	最大运输尺寸 （MM）
WNS0.5-0.7-YQ	0.5	0.7 1.0 1.25 1.6 2.5	171 184 194 204 225	93.3-97	天然气 轻油 重油 等	3200	2900X1400X1500
WNS1-1.25-YQ	1					4800	3200x1800x2000
WNS2-1.25-YQ	2					7200	3800x1900x2200
WNS3-1.25-YQ	3					10000	4100x2000x2400
WNS4-1.25-YQ	4					12400	4400x2300x2600
WNS6-1.25-YQ	6					14900	5300x2400x2700
WNS8-1.25-YQ	8					16000	5300x2400x2700
WNS10-1.25-YQ	10					21500	6800x2600x3000
WNS12-1.25-YQ	12					26000	6300x2700x3200
WNS15-1.25-YQ	15					40000	8700x3700x3500
WNS20-1.25-YQ	20					48600	8050x3750x3950
