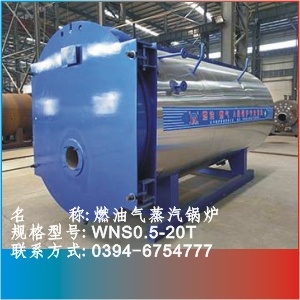

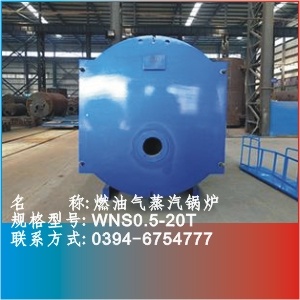

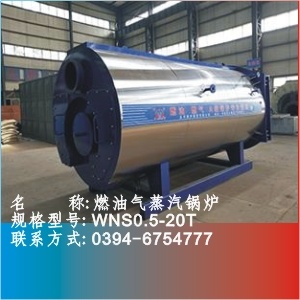

WNS型燃油气快装蒸汽锅炉采用卧式内燃二回程结构形式，燃烧方式采用微正压室燃。锅炉本体由锅筒、波形炉胆和回程螺纹烟管组成。锅筒内装有汽水分离装置和给水分配装置，下部装有定期排污装置，4t/h（含）以上装有表面排污装置。燃料在燃烧器内与空气混合后被电子点火棒点燃，喷入波形炉胆中燃烧，高温烟气由炉胆进入对流管束，*后由后烟箱通过烟囱排向大气。

一、系统设计概况：
锅炉及其系统的设计应符合国家有关节能法律、法规、安*技术规范及其相应标准的要求。锅炉燃烧设备、炉膛结构设计合理，与设计燃料品种相适应，安*、稳定、*效燃烧。受热面布置合理。选取合理、经济的烟气流速、减小烟气侧的阻力。合理设置检修门（孔）、窥视孔、出渣口采用密封结构，了锅炉的漏风系数在设计要求之内。

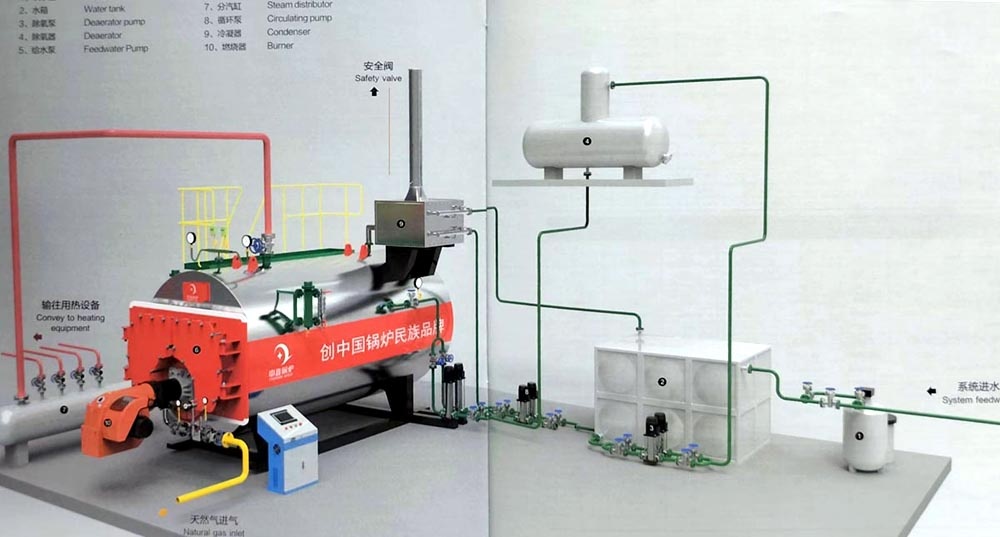

锅炉房系统设计时，应当在安*性能的前提下，充分提*能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和阶梯利用。锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，已减少流动阻力。一次风道宜采用原型结构，并考虑其膨胀及吊挂支撑。当用户热负荷波动较大且频繁时，应当采取均衡负荷的措施，实现有效调节。多台锅炉的系统宜配置集中控制装置，锅炉运行平衡，处于经济运行状态。锅炉介质参数的选取应满足使用要求，不应当使锅炉的额定出口压力和温度与使用的压力、温度相差过大。锅炉连续排污水的热量应当合理利用，根据锅炉房连续排污总量设置连续排污膨胀器。锅炉及其系统应当杜绝跑、冒、滴、漏，充分利用冷凝水、二次蒸汽和连续排污水的热量，并且采取措施尽可能提高可回收冷凝水的利用率。

二、性能特点
本锅炉整体出厂，包括锅炉本体、底座、平台（2t/h以下无平台）、外包装、前、后烟箱等。燃烧设备采用进口燃烧器，可实现全自动化控制燃烧。前烟箱安装燃烧器的安装板和碹口的形状均按原始设计选用的燃烧器进行设计，若选用其它燃烧器，可由安装部门在用户现场根据燃烧器的安装说明书改变。锅炉设有电控操纵柜，操纵柜上设有热工参数显示仪、控制按钮、超压报警等装置。
三、经济运行
   该系列锅炉在70%～100%负荷下可正常运行，其运行状态下参数有：燃料种类、燃料消耗量、给水温度、蒸汽压力、锅炉蒸发量、蒸汽温度、钢材消耗量、热效率和排烟温度（具体数值见总图锅炉规范表）。
     为实现锅炉的经济运行，降低运行成本，用户可以采取降低过量空气系数、符合水质的条件下减少排污、鼓、引风机及水泵可以采用变频电机，减少节流损失等措施。
四、出厂简况
1、锅炉整体大件；
2、仪表、阀门、管道零件；
3、燃烧器；
4、给水泵；
5、鼓风机（选用分体式燃烧器时才有本项）；
6、电控操纵柜；
7、技术文件：总图、地基图、主要受压元件图样及受压元件强度计算书（或计算结果汇总表）、锅炉总清单、安装说明书、锅炉能效测试报告(复印件)、各锅炉辅机所附说明书。
